Перші панелі на даху виглядають як маленька перемога: ще вчора ви рахували години відключень, а сьогодні телефон показує, скільки кіловат-годин станція зібрала за день. Ця радість швидко згасає, якщо після першої зливи на стелі з’являється пляма або половину дня панелі стоять у тіні від димаря.
Монтаж сонячних панелей — це не просто прикрутити модулі до покрівлі. Від кута, кріплення та якості роботи залежить, скільки енергії станція дасть за 25‒30 років і чи не доведеться перекривати пів даху.
Нижче розберемо, як обрати кут і орієнтацію, яке кріплення підходить для вашого даху, які документи потрібні та як не помилитися з монтажною бригадою.
Кут нахилу сонячних панелей та орієнтація
Панель працює на повну, коли промені падають на неї під прямим кутом. Сонце щодня й щосезону змінює висоту, тому ідеальний кут для фіксованої конструкції завжди буде компромісом.
Для більшості регіонів України оптимальний кут нахилу сонячних панелей становить 33‒38° до горизонту. В Одеській області ближче до нижньої межі, у Чернігівській — до верхньої.
Хороша новина: відхилення на 5‒10° від ідеалу забирає лише 2‒3% річного виробітку. Тому, якщо скат вашого даху має 25° чи 45°, панелі найчастіше кладуть паралельно покрівлі без додаткових підйомів.
Я поставив би свої гроші на сонце і сонячну енергію. Яке це джерело енергії! — Томас Едісон
Оптимальний кут для різних сезонів
Взимку сонце ходить низько, а влітку високо, тож кут, ідеальний у липні, у грудні вже програє. Ось орієнтири для центральної України, що лежить близько 50° північної широти.
| Період | Рекомендований кут | Що дає |
|---|---|---|
| Літо (травень‒серпень) | 25‒35° | пологий кут краще ловить високе сонце |
| Весна та осінь | 45‒50° | баланс між довгим днем і середньою висотою сонця |
| Зима (листопад‒лютий) | 60‒65° | крутий кут ловить низьке сонце, сніг сповзає швидше |
| Цілий рік без регулювання | 33‒38° | найкращий варіант для стаціонарного монтажу |
Регульовані кронштейни дозволяють двічі на рік змінювати кут і додати приблизно 4‒5% виробітку. На скатному даху це рідко має сенс, а от на пласкому даху чи на ділянці варто подумати.
Перш ніж планувати станцію, заміряйте кут свого даху. Для цього достатньо смартфона з додатком-кутоміром.
Орієнтація за сторонами світу
Кут — лише половина справи. Друга половина — куди дивляться панелі.
Найкраще розвертати їх строго на південь. Панелі на південний схід чи південний захід втрачають 3‒5% за рік, а на схід або захід — уже 15‒20%.
Уявіть будинок, у якого південний скат затінює стара груша. Тоді розкласти панелі на східний і західний скати нерідко вигідніше: зранку працює один бік, увечері — інший, і генерація краще збігається з часом, коли вдома вмикають чайник та бойлер.
Північний скат для панелей не підходить. Навіть при нахилі 30° втрати там сягають 30‒40%.
Перед монтажем простежте, як тінь від димаря, дерев і сусідніх будинків рухається дахом протягом дня. Найкраще робити це в грудні, коли сонце найнижче.
Кріплення панелей на різних дахах
Кріпильна система тримає панелі 25 років під вітром, снігом і спекою. Економити на ній — погана ідея.
Одна панель на 430‒550 Вт має площу 2‒2,5 м² і важить 22‒28 кг. Разом з профілями дах отримує додаткові 13‒16 кг на кожен квадратний метр.
До цього додається сніг: залежно від регіону навантаження становить від 90 до 180 кг/м². Старі крокви або перекриття варто перевірити до того, як на них з’являться панелі.
Скатний дах із різним покриттям
Для скатних дахів використовують алюмінієві профілі, які кріпляться до крокв або обрешітки. Тип кріпежу залежить від покриття:
- металочерепиця — кронштейни кріплять до крокв через гребінь хвилі з гумовою ущільнювальною шайбою;
- профнастил — шуруп-шпильки або короткі рейки ставлять прямо на гребінь, що спрощує монтаж;
- керамічна та цементно-піщана черепиця — під спеціальні гачки черепицю акуратно підрізають, щоб вона не тріснула;
- шифер — використовують шпильки з герметизацією, але спершу перевіряють стан листів, бо старий азбестоцемент кришиться;
- фальцевий дах — затискачі чіпляють на фальц без жодного отвору в покрівлі.
Між панеллю та покрівлею залишають 10‒15 см. Цей зазор охолоджує модулі: кожен градус понад 25 °C забирає близько 0,35% потужності, а в липні панель на даху нагрівається до 60‒65 °C.
Порадьтеся з монтажником, яке кріплення він пропонує саме для вашої покрівлі, і попросіть показати зразок.
Плаский дах і баластні конструкції
На пласких дахах гаражів, прибудов чи багатоповерхівок панелі ставлять на трикутні опори. Щоб не свердлити гідроізоляцію, конструкцію притискають баластом — бетонними блоками або тротуарною плиткою.
Баласт розраховують під вітрове навантаження. На відкритому даху п’ятиповерхівки вітер тисне значно сильніше, ніж на даху низького гаража серед забудови.
Ряди панелей не повинні затінювати один одного. Відстань між ними роблять приблизно в 2,5‒3 рази більшою за висоту піднятого краю модуля.
Якщо дах невеликий, розгляньте систему схід-захід з кутом 10‒15°. Панелі стоять ближче одна до одної, і на тій самій площі їх вміщується більше.
Як проходить встановлення сонячних панелей
Встановлення сонячних панелей на приватному будинку зазвичай триває 1‒3 дні. Більше часу займає підготовка: огляд даху, проєкт і доставка обладнання.

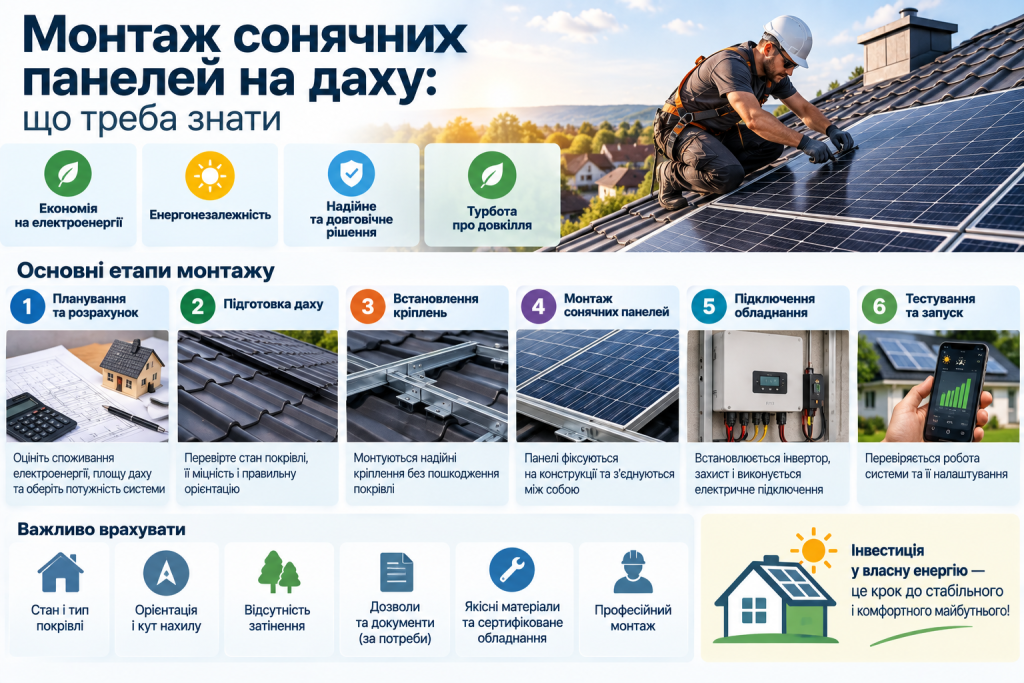

Робота хорошої бригади виглядає приблизно так:
- огляд об’єкта: заміри даху, перевірка крокв, пошук тіні та місця для інвертора;
- проєкт: розкладка панелей, розрахунок кріплень, перерізу кабелів і захисних автоматів;
- монтаж кріпильної системи з герметизацією кожного отвору в покрівлі;

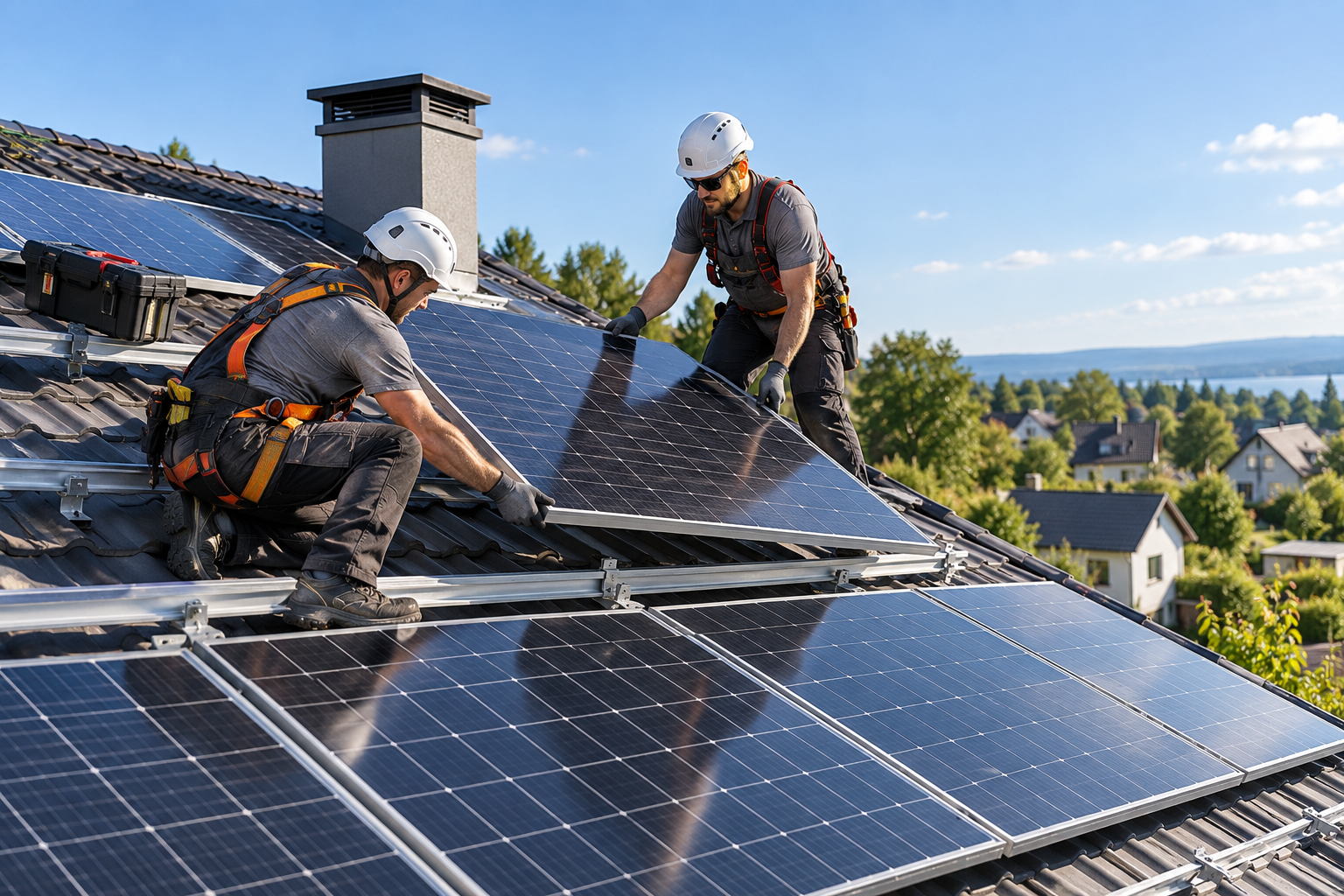

- встановлення панелей на профілі за допомогою кінцевих і середніх притискачів;
- прокладання сонячного кабелю в гофрі або кабель-каналі та збирання конекторів MC4;
- заземлення рам і монтаж щитка із запобіжниками, автоматами та захистом від перенапруги;
- підключення інвертора, налаштування моніторингу й тестовий запуск.
Після запуску попросіть бригаду показати, як читати дані в додатку, і збережіть схему підключення. Вона зекономить багато часу, коли знадобиться обслуговування.
Наприклад, власник будинку під Львовом помітив, що одна гілка панелей дає на третину менше енергії. Завдяки схемі та моніторингу електрик за пів години знайшов погано обтиснутий конектор.
Дозволи для монтажу сонячних панелей
Для монтажу сонячних панелей на даху власного будинку будівельний дозвіл зазвичай не потрібен, адже конструкція будівлі не змінюється. Набір документів залежить від типу станції.
Автономна станція без мережі
Автономна система з акумуляторами не віддає енергію в мережу. Погоджувати її з обленерго не потрібно, достатньо правильного монтажу та заземлення.
Важливо, щоб така станція фізично не з’єднувалася з мережею. Перемикач має розривати фазу й нуль, щоб струм не пішов у лінію, на якій можуть працювати енергетики.
Мережева та гібридна СЕС
Станцію, яка може віддавати енергію в мережу, погоджують з оператором системи розподілу, тобто з вашим обленерго. Власник подає заяву, однолінійну схему та дані про інвертор.
Після перевірки встановлюють двонаправлений лічильник. Він рахує і спожиту, і віддану електроенергію.
Потужність інвертора не повинна перевищувати дозволену потужність вашого будинку. Для приватних домогосподарств загальна межа генерації становить 50 кВт.
У багатоповерхівці спершу потрібна згода співвласників або рішення ОСББ, адже дах — спільне майно.
Перш ніж замовляти обладнання, зателефонуйте в обленерго й уточніть приєднану потужність. П’ятихвилинна розмова вбереже від зайвих витрат.
Як обрати підрядника для монтажу
Від бригади залежить більше, ніж від бренду панелей. Дорогий модуль на погано закріпленому профілі прослужить менше, ніж бюджетний на правильній конструкції.
Якщо ви думаєте, що найняти професіонала дорого, спробуйте найняти аматора. — Ред Адейр
Перед підписанням договору перевірте кілька речей:
- портфоліо з реальними адресами об’єктів, власників яких можна розпитати;
- наявність проєкту та розрахунку навантажень, а не лише усної домовленості;
- гарантію на монтажні роботи окремо від гарантії виробника обладнання;
- дотримання правил роботи на висоті та страхування працівників;
- детальний кошторис, де розписано кріплення, кабелі й захисні пристрої;
- готовність допомогти з документами для обленерго.
Попросіть пропозиції у двох-трьох компаній на той самий дах і порівняйте склад робіт, а не лише підсумкову суму.
Уважно дивіться на комплектуючі в кошторисі. Коли одна бригада закладає алюмінієві профілі та нержавіючий кріпіж, а інша — оцинковану сталь без марки, різниця у вартості пояснюється саме цим.
Типові помилки монтажу сонячних панелей
Більшість проблем із сонячними станціями з’являється не через обладнання, а через поспіх під час монтажу. Ось що трапляється найчастіше.
Перша помилка — отвори без герметизації. Металочерепицю свердлять у западину хвилі замість гребеня, і після першої зливи вода тече по кроквах на утеплювач.
Друга — тінь, яку не помітили. Навіть невелика тінь від антени на одній панелі знижує виробіток усієї гілки, якщо в системі немає оптимізаторів.
Третя — несумісні конектори. MC4 від різних виробників зовні схожі, але з’єднання між ними часто гріється та окислюється.
Четверта — кабель, що лежить просто на покрівлі. Без кріплення та захисту від ультрафіолету ізоляція тріскається за кілька сезонів, а вітер перетирає її об метал.
П’ята — відсутність заземлення та захисту від перенапруги. Удар блискавки поблизу будинку може вивести з ладу інвертор.
Шоста — ходіння по панелях. Мікротріщини в елементах не видно оком, проте потужність модуля після цього поступово падає.
Перед прийманням робіт пройдіться цим переліком разом із бригадою. Краще поставити незручне питання зараз, ніж лізти на дах восени.
Монтаж сонячних панелей на даху складається з кількох простих, але важливих рішень: кут і орієнтація, кріплення під вашу покрівлю, документи для мережевої станції та бригада, якій можна довіряти. Помилку на етапі проєкту виправити легко, а на готовому даху — дорого.
Сонце світить над Україною 1800‒2200 годин на рік. Коли станцію змонтовано з розумом, кожна з цих годин працює на ваш дім — тихо, без запаху бензину та без очікування графіка відключень.
