Купити генератор — це лише половина справи. Друга — правильно його підключити. Від того, як саме зроблено підключення, залежить і зручність використання, і безпека всього будинку. Розберемо три основних способи і що з них вибрати.

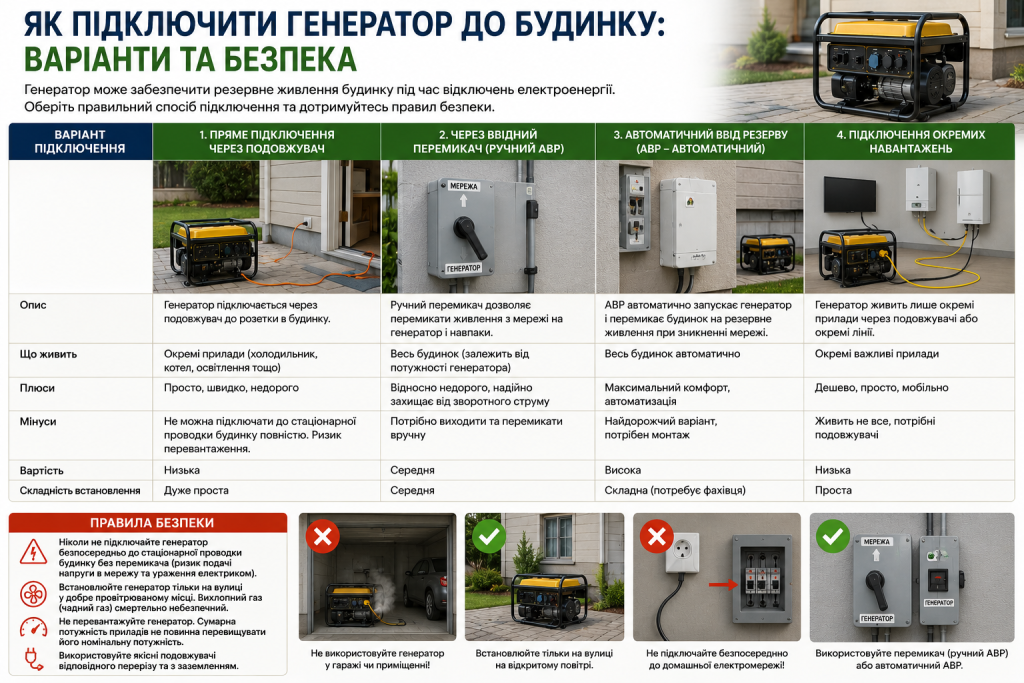

Три способи підключення генератора
Спосіб 1: через подовжувач або розетку
Найпростіший варіант — протягнути подовжувач від генератора до конкретних приладів: холодильника, котла, роутера. Нічого монтувати не потрібно, витрат мінімум.
Підходить для: разового або рідкісного використання, коли потрібно швидко підключити 2–3 прилади без будь-якої підготовки.
Мінуси очевидні: щоразу треба вручну перемикати кабелі, тягати подовжувачі по кімнатах і стежити за навантаженням. При великій кількості приладів це незручно.
Важлива умова: перед підключенням генератора через розетку потрібно обов’язково вимкнути головний вхідний автомат будинку. Якщо цього не зробити — генератор виявиться підключеним паралельно до зовнішньої мережі. Це небезпечно для електриків на лінії і для самого генератора.
Спосіб 2: через ручний рубильник у щитку
Рубильник (перемикач ПВ або трипозиційний перемикач) монтується в електрощиток між вхідним автоматом і внутрішньою мережею будинку. Він має три позиції: мережа, відключено, генератор.
При відключенні світла власник вручну переводить рубильник у позицію «генератор», запускає агрегат і підключає весь будинок. При відновленні мережі — повертає рубильник назад.
Це надійне і безпечне рішення: механічний замок не дозволяє одночасно підключити мережу і генератор. Вартість рубильника — від 500 до 2 000 грн, монтаж у щиток робить електрик.
Спосіб 3: автоматичний ввід резерву (АВР)
АВР — це пристрій, який сам контролює напругу в мережі і при її зникненні автоматично запускає генератор і перемикає навантаження. При відновленні мережі — так само автоматично повертає живлення і зупиняє генератор.
Час перемикання — 10–30 секунд (поки генератор набирає оберти). Вся процедура відбувається без участі власника: можна спати, перебувати за містом або просто не звертати уваги на відключення.
АВР монтується в щиток перед вхідним автоматом. До нього підключаються три кабелі: від зовнішньої мережі, від генератора і до внутрішньої мережі будинку.
| Спосіб | Автоматизація | Вартість | Потрібен електрик |
|---|---|---|---|
| Подовжувач / розетка | Немає | Мінімальна | Ні |
| Ручний рубильник | Часткова (ручне перемикання) | 1 000–5 000 грн | Бажано |
| АВР | Повна | 10 000–25 000 грн | Обов’язково |
«АВР — це комфорт, який коштує грошей. Але якщо в будинку є газовий котел із автоматикою або маленькі діти — автоматичне перемикання без вашої участі виправдовує кожну гривню.»
Вимоги безпеки при підключенні генератора
Більшість нещасних випадків і поломок при використанні генераторів трапляється через порушення базових правил. Ось що обов’язково потрібно дотримуватись.
Генератор працює виключно на вулиці або під навісом із хорошою вентиляцією. Чадний газ від двигуна внутрішнього згоряння не має кольору і запаху — отруєння відбувається непомітно. Навіть відкрите вікно у гаражі не рятує.
Заземлення — обов’язкове. Корпус генератора потрібно заземлити окремим провідником. Без заземлення при пробої ізоляції весь корпус опиняється під напругою.
Кабель від генератора до будинку повинен мати переріз, достатній для заявленої потужності. Для генератора 5 кВт — не менше 2,5 мм² для міді. Тонкий кабель нагрівається і може загорітись.
Ніколи не підключайте генератор паралельно до мережі. Це головне правило, порушення якого загрожує ураженням струмом електриків на лінії та пошкодженням обладнання.
Що не можна робити
Список заборон, які регулярно ігнорують і потім шкодують:
- не можна вмикати генератор у розетку, не відключивши попередньо вхідний автомат будинку;
- не можна залишати генератор без нагляду у закритому або напівзакритому приміщенні;
- не можна заправляти бензином генератор, що працює або ще гарячий;
- не можна підключати навантаження, що перевищує номінальну потужність генератора;
- не можна використовувати кабель із пошкодженою ізоляцією або саморобні з’єднання.
«Два найпоширеніші варіанти катастрофи: генератор у гаражі (чадний газ) і паралельне підключення до мережі (удар струмом або пожежа). Обидва — наслідок ігнорування простих правил.»
Чи потрібен електрик
Відповідь залежить від способу підключення.
Через подовжувач до конкретних приладів — електрик не потрібен. Достатньо знати, що перед підключенням треба відключити вхідний автомат.
Через ручний рубильник у щитку — бажано залучити електрика, особливо якщо ви не маєте досвіду роботи з електрощитками. Помилка у підключенні рубильника може призвести до короткого замикання.
Через АВР — електрик обов’язковий. Монтаж АВР передбачає роботу з вхідним автоматом, прокладання кабелю від генератора і налаштування автоматики. Це не той випадок, де варто економити на спеціалісті.
Покроковий порядок підключення через рубильник власними руками (якщо є досвід):
- Вимкніть вхідний автомат будинку і переконайтесь, що напруга відсутня.
- Встановіть рубильник у щиток на DIN-рейку між вхідним автоматом і внутрішньою мережею.
- Підключіть три групи кабелів: від мережі, від генератора і до навантаження.
- Перевірте правильність підключення і відсутність оголених провідників.
- Запустіть генератор, переведіть рубильник у позицію «генератор» і перевірте напругу на виході.
Правильне підключення генератора — це не зайва витрата часу і грошей, а базова умова безпечного використання. Один раз зробити все правильно значно краще, ніж усувати наслідки помилок.
